Krzywe słupy, przechylone budynki albo śmigło, które wygląda jak gumowe, zwykle nie są winą obiektywu. To skutek tego, że matryca rejestruje obraz wiersz po wierszu, a nie w jednej chwili. Wyjaśniam, jak działa efekt rolling shutter, kiedy staje się widoczny oraz co naprawdę pomaga ograniczyć go podczas fotografowania i filmowania.
Najważniejsze informacje o zniekształceniach obrazu
- Rolling shutter powstaje, gdy kolejne wiersze matrycy są rejestrowane w różnym momencie.
- Najłatwiej zauważyć go przy szybkim ruchu, gwałtownym panoramowaniu i filmowaniu z ręki.
- Typowe objawy to przechylone pionowe linie, „galaretowaty” obraz i zdeformowane śmigła.
- Sama krótka migawka nie zawsze pomaga, ponieważ problemem bywa czas odczytu matrycy, a nie czas ekspozycji.
- Najskuteczniejsze rozwiązania to migawka mechaniczna, szybszy sensor, spokojniejszy ruch kamery oraz korekcja w programie.
Co naprawdę dzieje się z obrazem
W wielu aparatach cyfrowych matryca CMOS nie odczytuje wszystkich pikseli jednocześnie. Najpierw skanowany jest jeden wiersz, chwilę później następny, a cały proces kończy się dopiero po odczytaniu całej powierzchni sensora. Ta przerwa może trwać od kilku do kilkudziesięciu milisekund, zależnie od aparatu, rozdzielczości i trybu nagrywania.
Jeżeli fotografowana scena pozostaje spokojna, różnica czasu między wierszami nie ma większego znaczenia. Problem pojawia się wtedy, gdy obiekt lub aparat porusza się szybciej niż odczyt matrycy. Każda część kadru pokazuje wtedy nieco inny moment tego samego ruchu. Właśnie tak powstaje efekt rolling shutter.
Dobrym przykładem jest samochód jadący poziomo przez kadr. Jego górna część może zostać zarejestrowana, gdy auto znajduje się jeszcze przed aparatem, a dolna już chwilę później. Na zdjęciu samochód wygląda wtedy na przechylony albo rozciągnięty, mimo że w rzeczywistości ma zupełnie regularny kształt.
Nie należy mylić tego z klasycznym poruszeniem zdjęcia. Rozmazanie wynika głównie z długiego czasu naświetlania, natomiast rolling shutter zmienia geometrię obiektu. Można więc wykonać zdjęcie z czasem 1/2000 s i nadal zobaczyć krzywe linie, jeśli sensor odczytuje obraz zbyt wolno.
Jak rozpoznać zniekształcenie i nie pomylić go z poruszeniem
Najbardziej charakterystycznym objawem są pionowe linie pochylone w jedną stronę. Dotyczy to słupów, ścian, drzwi, drzew i innych obiektów, które powinny pozostać proste. Kierunek pochylenia zależy od tego, w którą stronę porusza się aparat albo fotografowany obiekt.
W filmie często pojawia się tak zwany efekt „jello”, czyli galaretowate falowanie kadru. Obraz wydaje się miękko wyginać podczas szybkiego ruchu ręki, jazdy samochodem lub lotu dronem. Z mojego punktu widzenia to jeden z tych błędów, które w krótkim podglądzie łatwo przeoczyć, ale po montażu stają się bardzo irytujące.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Przechylone słupy lub budynki | Odczyt wierszowy podczas ruchu poziomego | Tryb migawki i szybkość odczytu matrycy |
| Wygięte śmigło lub łopaty wentylatora | Bardzo szybki ruch obrotowy | Czy problem znika przy migawce mechanicznej |
| Galaretowate falowanie filmu | Drgania aparatu i wolny odczyt sensora | Stabilizację, sposób trzymania kamery i tryb wideo |
| Ciemne lub jasne pasy | Oświetlenie LED, świetlówki albo ekran odświeżany cyklicznie | Częstotliwość światła i ustawienia migawki |
Warto wykonać prosty test. Ustaw aparat na nieruchomym obiekcie, na przykład framudze drzwi, włącz elektroniczną migawkę i szybko obróć aparat w bok. Jeżeli pionowe linie wyraźnie się pochylą, widzisz zniekształcenie geometryczne, a nie zwykłe poruszenie.
Kiedy ten problem pojawia się najczęściej
Największe ryzyko występuje podczas szybkiego panoramowania, gdy aparat obraca się w poziomie, a w kadrze znajdują się proste linie. Dlatego problem często widać przy fotografowaniu samochodów, sportu, pociągów, samolotów i dynamicznych scen ulicznych.
Drugim trudnym przypadkiem są obiekty obracające się bardzo szybko. Śmigło drona, wentylator, koło roweru albo łopaty helikoptera mogą zostać zarejestrowane w różnych położeniach w kolejnych wierszach matrycy. Rezultat bywa spektakularny, ale raczej nie w tym sensie, którego oczekuje fotograf.
W filmie dochodzą drgania ręki i wibracje. Aparat zamocowany na dronie, kasku, rowerze lub samochodzie może generować falowanie nawet wtedy, gdy operator nie wykonuje gwałtownego ruchu. Stabilizacja optyczna i cyfrowa nie zawsze rozwiązuje problem, bo mogą dodatkowo zmieniać geometrię obrazu.
Rolling shutter potrafi też ujawnić się przy sztucznym świetle. Diody LED, świetlówki i ekrany nie zawsze świecą zupełnie równomiernie, lecz pulsują z określoną częstotliwością. Ponieważ kolejne wiersze matrycy są naświetlane w innym momencie, na zdjęciu lub nagraniu mogą pojawić się poziome pasy i różnice jasności.
Nie każdy aparat będzie reagował tak samo. Ten sam obiektyw, identyczny czas migawki i podobna scena mogą dać różny rezultat w dwóch korpusach, ponieważ decydująca bywa szybkość odczytu konkretnej matrycy, a nie sama liczba megapikseli.
Jak ograniczyć rolling shutter podczas zdjęć i nagrań
Wybierz właściwy tryb migawki
W fotografii elektroniczna migawka jest cicha i pozwala robić zdjęcia z bardzo krótkimi czasami, ale często najbardziej uwidacznia zniekształcenia. Gdy fotografuję szybki ruch, zaczynam od sprawdzenia, czy aparat pozwala użyć migawki mechanicznej albo elektronicznej pierwszej kurtyny.
Migawka mechaniczna często ogranicza problem, lecz nie jest magicznym rozwiązaniem. Przy bardzo krótkich czasach również działa jak przesuwająca się szczelina, dlatego szybki obiekt może zostać lekko pochylony. Trzeba po prostu sprawdzić konkretny aparat w praktyce.
Zmniejsz gwałtowność ruchu
W filmie największą różnicę potrafi zrobić spokojniejsze prowadzenie kamery. Zamiast gwałtownie obracać aparat, lepiej użyć płynnego ruchu z całego tułowia, głowicy wideo albo gimbala. Stabilny ruch jest ważniejszy niż maksymalna płynność cyfrowej stabilizacji.
Pomaga także szerszy kąt widzenia. Przy obiektywie szerokokątnym ten sam ruch aparatu zajmuje mniejszą część kadru, więc deformacja jest mniej widoczna. Nie oznacza to jednak, że problem znika. Przy szybkim ruchu nawet szeroki obiektyw może pokazać falowanie obrazu.
Dobierz tryb nagrywania świadomie
Niektóre aparaty odczytują matrycę szybciej w trybie z przyciętym kadrem, niższej rozdzielczości albo przy wyższej liczbie klatek na sekundę. To zależy od konstrukcji aparatu, więc nie traktowałbym tej zasady jako pewnika. Przed ważnym nagraniem warto porównać kilka ustawień i obejrzeć materiał w zwolnieniu.
Wyższy czas migawki może zamrozić ruch i zmniejszyć rozmycie, ale nie skraca automatycznie czasu odczytu całej matrycy. To częsty błąd. Jeżeli problemem jest przechylony obiekt, samo przejście z 1/50 s na 1/1000 s może nie wystarczyć.
Uważaj na sztuczne światło
Przy oświetleniu LED warto dopasować czas migawki do częstotliwości zasilania i ustawień lampy. W Polsce typowym punktem wyjścia jest 1/50 s albo 1/100 s, ale konkretna lampa może zachowywać się inaczej. Jeżeli pojawiają się pasy, zmień czas, częstotliwość nagrywania lub użyj światła o lepszej jakości.
Migawka mechaniczna, elektroniczna i global shutter
Przy wyborze aparatu nie wystarczy sprawdzić rozdzielczości i zakresu ISO. Dla sportu, wideo, dronów i fotografii samochodowej ważna jest także informacja o czasie pełnego odczytu matrycy. Im krótszy ten czas, tym mniejsze ryzyko deformacji podczas ruchu.
| Rozwiązanie | Zalety | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Migawka mechaniczna | Często ogranicza zniekształcenia i dobrze współpracuje z lampą | Hałas, zużycie mechanizmu, ograniczenia szybkości zdjęć seryjnych | Sport, ruch, fotografia z błyskiem |
| Migawka elektroniczna | Cicha praca, brak drgań mechanizmu, bardzo krótkie czasy | Większe ryzyko deformacji i pasów przy sztucznym świetle | Krajobraz, architektura, spokojne sceny |
| Global shutter | Jednoczesne rejestrowanie całego kadru, minimalne deformacje | Rozwiązanie mniej powszechne i często droższe | Sport, przemysł, profesjonalne wideo |

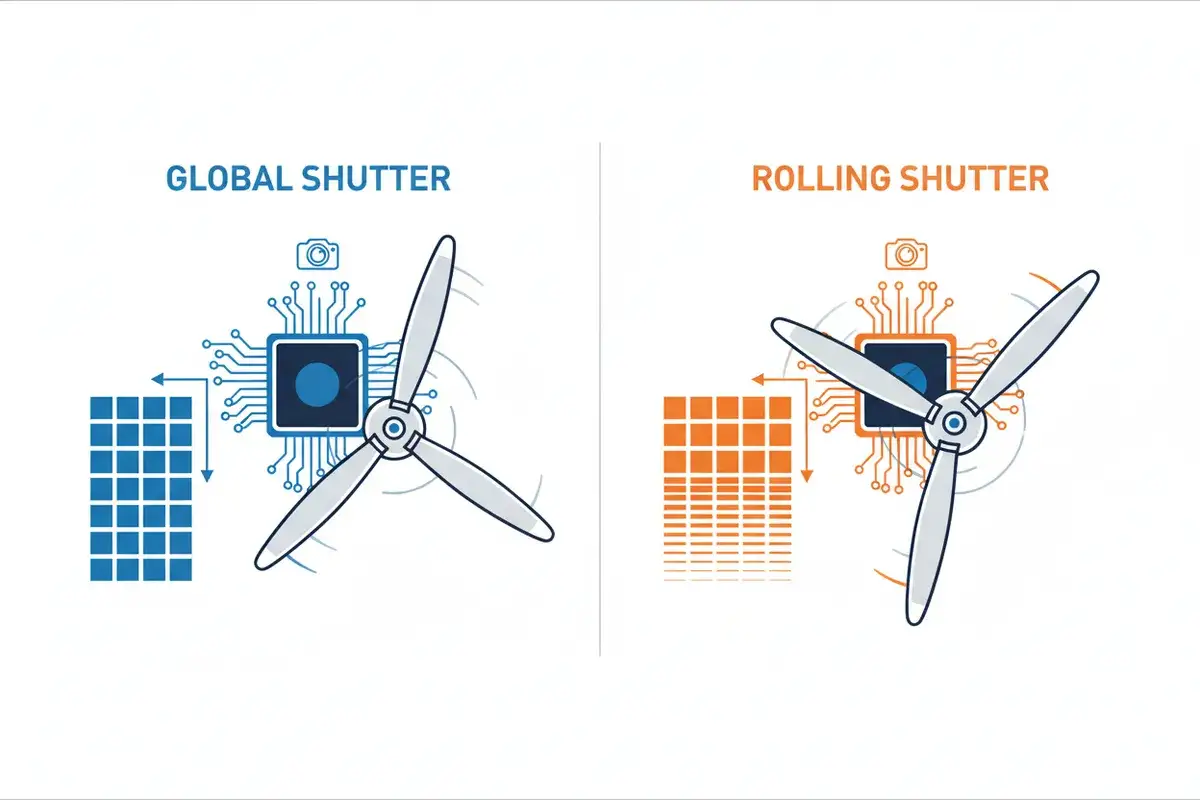

Global shutter działa inaczej niż klasyczny sensor z odczytem wierszowym. Wszystkie piksele rejestrują ten sam moment, dzięki czemu szybko poruszające się obiekty zachowują właściwą geometrię. To bardzo dobre rozwiązanie, ale nie ma sensu dopłacać do niego, jeśli fotografujesz głównie krajobrazy, portrety i nieruchome sceny.
Jeśli kupuję aparat z myślą o filmowaniu, sprawdzam testy pokazujące poruszające się pionowe linie, a nie tylko laboratoryjną jakość obrazu. Praktyczny test rolling shutter mówi więcej niż sama specyfikacja, bo producenci nie zawsze podają czas odczytu w sposób łatwy do porównania.
Co można naprawić w postprodukcji
Programy do montażu i obróbki zdjęć potrafią częściowo skorygować przechylenie oraz falowanie. Zwykle analizują ruch kamery i próbują przekształcić poszczególne fragmenty obrazu tak, aby wyglądały bardziej naturalnie. Działa to najlepiej przy umiarkowanym zniekształceniu i prostym, przewidywalnym ruchu.
Postprodukcja ma jednak granice. Jeśli śmigło zostało mocno rozciągnięte albo kolejne części obiektu znajdują się w zupełnie innych pozycjach, program nie odzyska prawdziwych danych. Korekcja może wtedy zmniejszyć problem, ale często obniża ostrość, przycina kadr i wprowadza nienaturalne deformacje na brzegach.
W filmie warto używać stabilizacji rolling shutter dostępnej w programie montażowym, ale traktuję ją jako plan awaryjny. Najlepszy efekt daje połączenie kilku działań: spokojnego ruchu kamery, szybszego odczytu sensora, odpowiedniego trybu migawki i dopiero na końcu korekcji programowej.
Prosty test, który oszczędza rozczarowania
Przed sesją sportową, nagraniem z drona albo zakupem nowego korpusu wykonaj test z trzema scenami: szybkim panoramowaniem obok pionowych linii, obracającym się przedmiotem oraz ujęciem przy lampie LED. Nagraj każdą próbę w docelowej rozdzielczości i liczbie klatek, bo tryb 4K może zachowywać się inaczej niż Full HD.
Jeżeli deformacja jest niewielka, wystarczy zmienić technikę pracy. Gdy obraz wyraźnie faluje mimo spokojnego prowadzenia kamery, szukałbym aparatu z krótszym czasem odczytu, a nie kolejnego filtra czy mocniejszej stabilizacji.
Najważniejsza lekcja jest prosta: rolling shutter nie jest wadą każdego zdjęcia z elektroniczną migawką, lecz skutkiem połączenia ruchu, sposobu odczytu matrycy i rodzaju oświetlenia. Kiedy wiesz, co go wywołuje, możesz dobrać właściwy tryb, zwolnić ruch kamery albo świadomie wykorzystać zjawisko jako element stylu.
