Stare aparaty cyfrowe, kamery astronomiczne i niektóre skanery korzystają z technologii, która przez lata wyznaczała standard jakości obrazu. CCD to światłoczuły układ elektroniczny zamieniający fotony na ładunek elektryczny, a później na cyfrowe zdjęcie. Wyjaśniam, jak działa ten sensor, czym różni się od CMOS i kiedy jego zalety nadal mają praktyczne znaczenie.
CCD zamienia światło na obraz przez kontrolowany transfer ładunków
- CCD oznacza Charge-Coupled Device, czyli urządzenie ze sprzężeniem ładunkowym.
- Każdy piksel gromadzi ładunek proporcjonalny do ilości padającego światła.
- W porównaniu z CMOS matryce CCD są zwykle wolniejsze i bardziej energochłonne.
- Ich mocną stroną pozostają równomierność obrazu, niski poziom szumu i dobra czułość.
- W 2026 roku CCD spotyka się głównie w astronomii, mikroskopii, skanerach i starszych aparatach.
Czym jest CCD i gdzie się je spotyka
CCD, czyli Charge-Coupled Device, to rodzaj matrycy światłoczułej. Jej zadaniem jest rejestrowanie światła i przekształcanie go w sygnał, który elektronika aparatu może zapisać jako zdjęcie. Najkrótsza odpowiedź na pytanie „ccd co to jest” brzmi więc: to sensor obrazu, w którym ładunki zgromadzone w pikselach są przesuwane do wspólnego układu odczytowego.
Technologia ta była bardzo ważna w pierwszych aparatach cyfrowych, kamerach przemysłowych i skanerach. Dziś w sprzęcie konsumenckim została w dużej mierze wyparta przez CMOS, ale nadal ma zastosowanie tam, gdzie liczy się precyzyjny pomiar światła, stabilność i wysoka jakość obrazu przy długich ekspozycjach.
CCD można znaleźć między innymi w kamerach astronomicznych, mikroskopach, urządzeniach laboratoryjnych oraz starszych kompaktach cyfrowych. W fotografii użytkowej nie należy jednak utożsamiać każdej charakterystycznej kolorystyki starego aparatu wyłącznie z matrycą. Na efekt wpływają także obiektyw, filtr barwny, procesor obrazu i sposób zapisu pliku.
Jak działa matryca CCD
Powierzchnia matrycy składa się z tysięcy lub milionów światłoczułych miejsc, czyli pikseli. Kiedy fotony padają na krzem, wywołują efekt fotoelektryczny i powodują powstanie elektronów. Im więcej światła dociera do danego piksela, tym większy ładunek elektryczny zostaje w nim zgromadzony.
Po zakończeniu naświetlania elektronika nie odczytuje każdego piksela niezależnie w tym samym momencie. Zgromadzone ładunki są przesuwane w uporządkowany sposób, wiersz po wierszu, do rejestru odczytowego. Tam trafiają do wzmacniacza i przetwornika analogowo-cyfrowego, który zamienia je na wartości liczbowe.
- Naświetlanie powoduje gromadzenie elektronów w poszczególnych pikselach.
- Transfer ładunku przesuwa dane przez strukturę matrycy do rejestru odczytowego.
- Wzmocnienie sygnału przygotowuje go do dalszego przetwarzania.
- Konwersja analogowo-cyfrowa zamienia pomiar światła na dane obrazu.
W matrycy kolorowej pojedynczy piksel nie rozpoznaje samodzielnie wszystkich barw. Nad elementami światłoczułymi umieszcza się zwykle filtr mozaikowy RGB, a brakujące informacje o kolorze są wyliczane przez procesor aparatu. Dlatego na końcowy wygląd zdjęcia wpływa nie tylko sam typ sensora, lecz także algorytmy interpolacji i profil kolorystyczny.
CCD a CMOS różnią się sposobem odczytu
Obie technologie wykorzystują światło do wytworzenia ładunku elektrycznego, ale inaczej odczytują dane. W CCD ładunki są transportowane do wspólnego wzmacniacza, natomiast w CMOS każdy piksel lub grupa pikseli ma własny układ odczytowy. Ta różnica wpływa na szybkość, zużycie energii i charakter szumu.
| Cecha | CCD | CMOS |
|---|---|---|
| Sposób odczytu | Transfer ładunków do wspólnego rejestru i wzmacniacza | Odczyt lokalny z użyciem układów przy pikselach |
| Szybkość pracy | Zwykle niższa | Zwykle wyższa |
| Zużycie energii | Zazwyczaj większe | Zazwyczaj mniejsze |
| Równomierność obrazu | Bardzo dobra w wielu konstrukcjach | Zależy od generacji i konkretnego modelu |
| Typowe zastosowania | Astronomia, mikroskopia, starsze aparaty, pomiary | Smartfony, aparaty, kamery sportowe, monitoring |
Starsze opracowania często przedstawiają CCD jako technologię wyraźnie lepszą jakościowo. To dziś zbyt duże uproszczenie. Nowoczesne CMOS-y potrafią zapewnić niższy szum, większy zakres dynamiczny, szybszy odczyt i lepszą pracę na wysokim ISO niż wiele matryc CCD.
Różnica jest szczególnie widoczna przy filmowaniu i fotografowaniu ruchu. CCD może odczytywać obraz wolniej, co ogranicza liczbę klatek na sekundę i utrudnia rejestrację szybko zmieniających się scen. Z drugiej strony odpowiednio zaprojektowany sensor CCD nadal świetnie sprawdza się w zastosowaniach pomiarowych, gdzie szybkość nie jest najważniejsza.
Największe zalety i ograniczenia matryc CCD
Co przemawia na korzyść CCD
Największą zaletą wielu matryc CCD jest spójność sygnału z całej powierzchni sensora. W praktyce może to oznaczać równomierny obraz i niewielkie różnice między poszczególnymi pikselami. Ma to znaczenie zwłaszcza przy fotografii naukowej, astrofotografii i analizie ilościowej obrazu.
CCD dobrze radzi sobie także z długimi ekspozycjami, szczególnie gdy sensor jest chłodzony. Obniżenie temperatury ogranicza prąd ciemny, czyli sygnał powstający nawet wtedy, gdy na matrycę nie pada światło. W fotografii nocnego nieba taka kontrola potrafi być ważniejsza niż sama liczba megapikseli.
Przeczytaj również: Tryb manualny w aparacie - ustawienia przysłony, czasu i ISO
Z czym trzeba się liczyć
Transfer ładunków przez całą strukturę matrycy wymaga czasu i energii. Dlatego aparaty z CCD często wolniej się uruchamiają, dłużej zapisują zdjęcia i szybciej rozładowują akumulator. W starszych konstrukcjach problemem może być także smużenie lub prześwietlenie fragmentów obrazu, gdy bardzo jasne źródło światła nasyci piksele.
CCD nie jest też automatycznie gwarancją wysokiej jakości zdjęć. Stary sensor o małej powierzchni może przegrywać z nowoczesnym CMOS-em pod względem zakresu dynamicznego i pracy przy słabym świetle. Sam napis „CCD” na specyfikacji nie powinien być dla mnie argumentem zakupowym bez sprawdzenia konkretnego aparatu i jego rzeczywistych rezultatów.

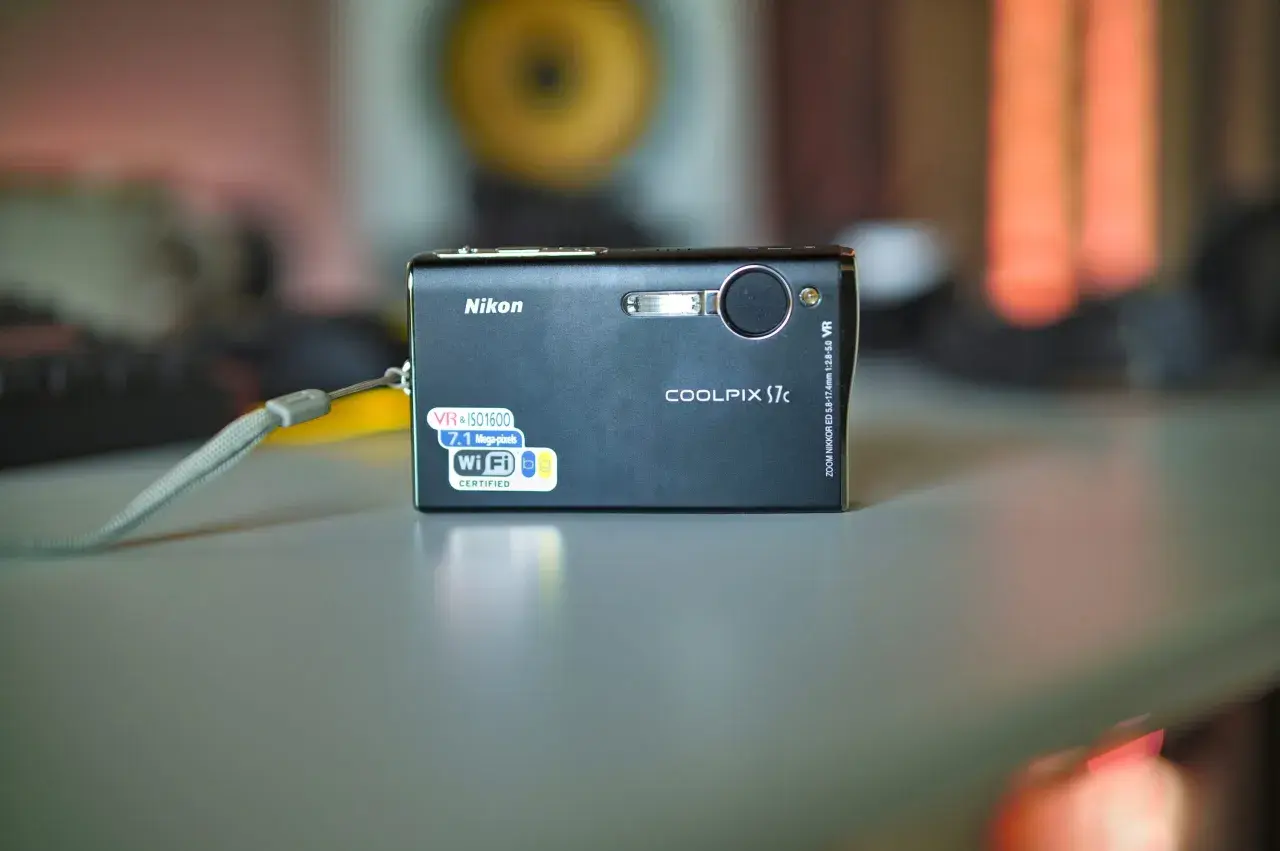

Dlaczego stare aparaty CCD mają charakterystyczny wygląd
Popularność starszych kompaktów z CCD wynika nie tylko z nostalgii. Takie aparaty często tworzą zdjęcia o mniejszej rozdzielczości, mocniejszym wyostrzeniu i specyficznym odwzorowaniu kolorów. W połączeniu z prostym obiektywem i ograniczonym zakresem dynamicznym daje to efekt, którego nie zawsze łatwo odtworzyć współczesnym telefonem.
Trzeba jednak oddzielić właściwości matrycy od całego układu obrazującego. Ten sam sensor w dwóch aparatach może dawać inne rezultaty z powodu odmiennego filtra kolorów, procesora i optyki. Z mojego punktu widzenia określenie „kolory CCD” jest więc wygodnym skrótem, ale nie precyzyjną regułą techniczną.
Jeżeli kupujesz używany aparat z taką matrycą, sprawdź przede wszystkim stan sprzętu. Szczególnie ważne są:
- liczba i wygląd martwych lub gorących pikseli,
- działanie migawki i mechanizmu obiektywu,
- sprawność akumulatora oraz dostępność zamiennika,
- zapis zdjęć na obsługiwane karty pamięci,
- obecność plam, przebarwień i nierównomiernego obrazu.
Warto wykonać testowe zdjęcie jednolitej jasnej powierzchni oraz fotografię z długim czasem naświetlania. Taki prosty sprawdzian szybciej ujawni problemy z sensorem niż oglądanie kilku starannie wybranych zdjęć przykładowych.
Czy CCD ma jeszcze sens w 2026 roku
Do codziennej fotografii, filmu i szybkiej pracy zdecydowanie częściej wybrałbym nowoczesny aparat z matrycą CMOS. Oferuje zwykle lepszy autofocus, krótszy czas odczytu, niższe zużycie energii i większe możliwości przy wysokim ISO. CCD ma sens wtedy, gdy szukasz konkretnego charakteru obrazu, korzystasz ze specjalistycznego sprzętu albo fotografujesz sceny, w których liczy się stabilność pomiaru.
W astrofotografii i mikroskopii nadal można spotkać chłodzone kamery CCD, ponieważ długie ekspozycje i kontrola szumu mają tam duże znaczenie. Trzeba tylko pamiętać, że współczesne kamery naukowe coraz częściej korzystają z zaawansowanych CMOS-ów, w tym konstrukcji o bardzo niskim poziomie szumu i wysokiej czułości.
Nie kupowałbym starego aparatu wyłącznie dlatego, że ma CCD. Kupiłbym go wtedy, gdy odpowiada mi jego optyka, ergonomia i sposób zapisu obrazu, a sensor jest częścią tej decyzji, nie jej jedynym uzasadnieniem.
Jak rozsądnie ocenić sprzęt z matrycą CCD
CCD to ważny etap rozwoju fotografii cyfrowej, ale dziś nie jest synonimem technologicznej przewagi. Najważniejsze jest zrozumienie, że sensor gromadzi światło jako ładunek, a następnie przesyła tę informację do układu odczytowego, co wpływa na charakter jego pracy.
Jeśli zależy Ci na szybkim autofocusie, filmowaniu i fotografowaniu w słabym świetle, praktyczniejszym wyborem będzie zazwyczaj CMOS. Jeżeli natomiast interesuje Cię starszy kompakt, astrofotografia albo specjalistyczny sprzęt pomiarowy, CCD nadal może zaoferować bardzo dobre rezultaty, pod warunkiem że zaakceptujesz wolniejszą pracę, większy pobór energii i ograniczoną dostępność części.
Najrozsądniej patrzeć na całość urządzenia. Typ matrycy jest ważny, ale nie zastępuje oceny konkretnego aparatu, jego optyki i stanu technicznego.
